Svetlo kufra Aprilia SR50R

[Wasi]

Tak dnes som sa rozhodol spravit si svetlo do kufra.
Liezlo mi totiz na nervy neustale prisvecovanie mobilom alebo klucovou baterkou vo vecernych hodinach.

Budeme potrebovat:
Led svetlo na 12V, osobne som pouzil toto: http://www.dealextreme.com/p/4w-190-lum ... gth-134458
Odlamovaci noz
Ortutový spinac
Vrtacku
Spajkovacku
Lepiacu pistol

Po zlozeni sedadla som odlamovacim nozikom zvacsil drazku pod sedadlom aby bolo mozne nasunut LED diodu a zaroven som prevrtal dieru na prestrcenie káblu


Vysledok vyzeral takto:


Nasleduje upnutie ortutoveho spinaca


Miesto pre spinac som vybral v medzere medzi odkladacim priestorom na penazenku a sedadlom(navrtal dieru a zafixoval lepiacou pistolou)


Kontrola spravnej polohy na scootri:


Fixovanie káblu tepelnou pistolou a spajkovanie kontaktou na spinac:


Primontovanie odkladacieho priestoru na kluce


Zalozenie sedadla na scooter


Pripojenie k baterke



Vysledok:

[Davidian]

hm, zaujimave, ja som skor rozmyslal o diodovom pasiku vnutri sedacky, nie na dekli.. pripadne do steny na strane nadrze dat, 1x 12V charger socket (zapalovac) a klasicke svetielko co sa pouziva v aute.. ked to budem mat, hodim sem fotoz...

[Wasi]

Ja som to svetlo najskor kupil az potom riesil kde s nim.Najskor som chcel dat skrz stenu ale vrtat tam dieru ako palec..Potom som uvazoval na stenu bez zapustenia ale zas vychadzal problem pri prilbe..nakoniec tato alternativa. Ak sa to odpali je vymena za 10 min ak to budem predavat mozem to vymontovat a nikto nespozna ze tam nieco niekedy bolo..su tam 2x 2mm diery aj tie vidno po rozmontovani sedadla.

[mucow]

Ja som si osvetlenie kufra pod sedadlom poriešil nezávisle na baterke scootra.
Rozobral som stolnú LED lampičku, spodok- držiak na 3ks AAA batérie so dal k baterke scootra, dorobil som si vypínač, a pružnú
(ohybnú) neviem čo na čom je LED svetielko som prilepil tavnou pištoľou ku krytu batérie tak, že mi osvetľuje kufor a v prípade potreby si svetlo preklopím ponad okraj scootra a posvieti mi aj smerom na bok motora resp. variátora.
baterky mi vydržia v pohode celú sezónu...




Wasi- Tiež som to mal pôvodne tak v pláne,(bez toho ortuťového spínača) ale potom som si to rozmyslel že
to spravím nezávisle na akumulátore scootra.

[VLADY]

Ja mám pod sedadlom svetlo origo, aj z polohovým spínačom pri otvorení, akurát že je tam klasicky mechanický a sedadlo pri zatvorení ho stlačí a vypne svetlo...akurát som vyhodil tú pôvodnú žiarovku , na miesto nej som tam nasúkal dajaké SMD 5050 LEDky a na vypínači ktorý je implantovaný v svetle a pôvodne slúžil na vypnutie svetla pri otvorenom sedadle som využil ešte tretiu polohu ktorá bola mechanicky funkčná ale elektricky jej chýbal kontakt. Takže mám to teraz zapojené na tri polohy že vyp. alebo zapnuté silno alebo slabo...podla potreby

Hentaký tuning je dobrá vec .Hlavne praktická A tie LEDky skoro nič nežerú,na rozdiel od pôvodnej 5W žiarovky takže ak aj dačo zablbne , tak málokedy z večera do rána vytlčie baterku že by sa nedalo naštartovať.Bežne nechávam v robote celý deň sedadlo odklopené ... A svietime veselo...

K tomu tavnému lepidlu, neviem nakoľko to je vidieť , ale ja by som to strčil tú kovovú ohybnú trubku viac dnu a zapatlal lepom len z vnútornej strany od baterky...by to bolo asi estetickejšie....ale zas to je len moja perfekcionalistická úchylka...

[mucow]

Vlady, Ty detailista - ale máš pravdu, na oko to neladí a navyše to tavné lepidlo na tom ohybnom "neviem čo" ani veľmi nedrží. V jeden chladný večer sa to chystám prilepiť čiernym sika silikónom, tak to zalepím zvnútra, nech to ladí aj oku.

[TomasARN]

Pekne spravene, ale naco tak zlozito. Jedno led svetlo na AAA baterky, ktore nalepis do kufra ci uz pod sedackou alebo domontovany na nosici a svetlo sa zapne stlacenim. Na tie mikto tiskove baterky vydrzi velmi dlho svietit

[Davidian]

A hlavne bude tisko svietit s takymi baterkami..

Točí ma telka..

[VLADY]

Ale zas nejaké svetlo mačkacie.....zabudneš ho vypať a na budúce už si po tme...Najlepšie je automatické zap-vypnutie .Také svetlo na nabíjacie baterky by síce mohlo byť OK ale dať do neho tiež takové to ortuťové prasátko...baterky nabíjacie-LSD alebo aj obyčajné alkalické tam celú sezónu vydržia a netreba ťahať žiadne káble...Inak ja mám v pivnici takové svetlo LED na tri tužkovky nabíjacie ....a ozaj to nabíjam raz-dvakrát do roka.Ale zas mám na dverách mikrospínač ,aby som ho nezabudol vypnúť ...lebo tak sa mi to pár krát stalo na začiatku po aplikácii.

[TomasARN]

Mikrospinac sa da dat aj na sedacku

[Wasi]

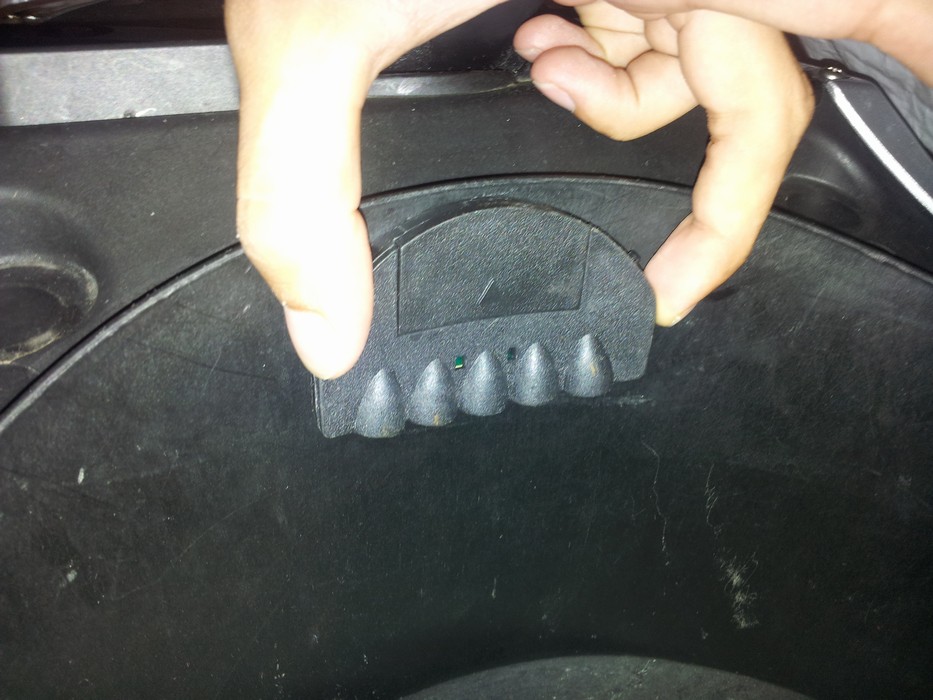

Najskor som to riesil uplne jednoducho tymto led s vlastnym napajanim: http://www.dealextreme.com/p/5-led-cap- ... 791?item=6
Kupit sa da v obchodikoch "vsetko za euro" a nim podobne.. Len mi vadilo ze je tam aj ten blikaci rezim a tiez ze zasahovalo do kufra.
Inak pomerne pekne sedi a kopiruje tvar kufra. Za tie peniaze myslim ze vyborne riesenie.

[VLADY]

Hentaké svetlo sa mi povaluje dakde v robote.....a inak blikačka by sa mala dať zrušiť .Ale možno je to inšpirácia pre dakoho využiť to len ako držiak samotných LED a zrušiť tam tie baterečky a na tiahnuť to cez dajaký spínač ovládaný sedadlom priamo od baterky scootra...

[wysoky]

Ahojte, neviete mi prosím poradiť link na ten ortuťový spínač?????? nikde ho neviem nájsť. Je ho možné ešte vôbec kúpiť???? Ďakujem

[theruck]

naco ortutove to ti bude svietit aj v zakrute. daj tam normalne mechanicky prerusovac jak bol v skode 120 v kufri alebo aj na dverach na favorite felicii hocikde...

[VLADY]

Ortuťový spínač v 21 storočí? Troška archaická technika...samozrejme ak sa dakomu povaľuje v zásobách tak sa použije a je to zadarmo, aj ja ak dačo robím zvyknem využiť zásoby a veci našrečkované pomali niektoré aj za štvrťstoročie , ale kupovať niečo také prípadne aj zháňať , ak sa dá použiť niečo iné....mikrospínač s páčkou je bežne dostupný a účel splní.
Ale videl som ešte aj dnes predávať ortuťové spínače ...pozri nejaké E-shopy kde majú elektronické súčiastky prípadne E-bayhttp://www.ebay.com/sch/i.html?_sacat=0 ... c&LH_BIN=1
